Análisis y solución de fallas del sistema de ósmosis inversa.

Hay tres tipos principales de fenómenos de falla en el sistema de ósmosis inversa: permeabilidad reducida al agua, permeabilidad aumentada a la sal (disminución de la tasa de rechazo de sal) y mayor caída de presión. Sin embargo, existen muchas causas para estas fallas y usted debe intentar descubrir el problema a partir de estos fenómenos de falla. En esencia, se pueden implementar contramedidas como la inspección y el mantenimiento lo antes posible.

El análisis y las soluciones de fallos de funcionamiento del sistema de ósmosis inversa se llevan a cabo principalmente desde cuatro aspectos:

1. Factores externos que causan fallas en la ósmosis inversa;
2. Fallas comunes del sistema de ósmosis inversa;
3. Análisis de fallas comunes del sistema de ósmosis inversa;
4. Soluciones a fallos comunes en sistemas de ósmosis inversa.

uno:Factores externos que causan fallas en la ósmosis inversa.

1. Falla de ósmosis inversa causada por cambios en la calidad del agua entrante

◆ Cambios en la calidad del agua entrante;

◆ El sistema de preprocesamiento no se puede optimizar.

2. Fallo de ósmosis inversa causado por pretratamiento

◆ El material filtrante del filtro multimedia tiene una capa caótica o flujo parcial;

◆ Las bacterias y los microorganismos se reproducen seriamente en el tanque de agua de reserva;

◆ El material filtrante del filtro de carbón activado se pulveriza o los microorganismos se multiplican gravemente.

3. Fallo de ósmosis inversa provocado por filtro de seguridad.

◆ El diámetro del filtro de seguridad es demasiado pequeño;

◆ La calidad del elemento filtrante es mala y la precisión de la filtración no cumple con los requisitos;

◆ El elemento filtrante no está apretado y se deforma fácilmente.

4. Fallo de ósmosis inversa causado por el sistema de dosificación de antiincrustante.

◆ El rendimiento del antiincrustante no coincide con la calidad del agua;

◆ El rendimiento de la bomba dosificadora antiincrustante no es fiable;

◆ Dilución excesiva del antiincrustante y contaminación grave del botiquín;

◆ Agregar antiincrustante provocará un flujo sesgado.

5. Fallo de ósmosis inversa provocado por otros sistemas de dosificación.

◆ Los floculantes inadecuados pueden provocar la contaminación de los elementos de la membrana;

◆ La adición excesiva de oxidante provoca la oxidación de los elementos de la membrana;

◆ La adición excesiva de agente reductor provoca una grave contaminación de los elementos de la membrana.

6. Fallo de ósmosis inversa causado por instrumentos.

◆ El caudal de agua concentrada es demasiado grande (en realidad, más pequeño), lo que provoca que la tasa de recuperación de la ósmosis inversa sea demasiado alta y provoque incrustaciones;

◆ El caudal de agua concentrada es demasiado pequeño (en realidad, mayor), lo que hace que la tasa de recuperación de la ósmosis inversa sea demasiado baja y provoque una diferencia de presión excesiva;

◆ Las fluctuaciones en las lecturas de flujo causan errores en el juicio del sistema.

.

dos. Fallos comunes del sistema de ósmosis inversa.

1. La altura de la bomba de alta presión seleccionada durante el diseño inicial es demasiado baja, lo que puede causar que el volumen de producción de agua no cumpla con los requisitos de diseño cuando cambia la temperatura o la calidad del agua de entrada;
2. La oxidación de los elementos de la membrana provoca un aumento en el flujo de agua y una disminución en la calidad del agua producida;
3. La inversión del anillo de sellado de salmuera hace que la tasa de recuperación real sea demasiado alta, lo que provoca incrustaciones y degradación de la calidad del agua;
4. El daño al anillo de sellado de salmuera hace que la tasa de recuperación real sea demasiado alta, lo que provoca incrustaciones y una disminución de la calidad del agua;
5. El daño a la junta tórica provoca una disminución en la calidad del agua producida;
6. El uso mixto de elementos de membrana nuevos y viejos y de diferentes tipos de elementos de membrana provoca una disminución en el rendimiento del sistema;
7. El anillo de empuje de agua concentrada del recipiente a presión se superpone o se superpone parcialmente con la salida de agua concentrada, lo que hace que la tasa de recuperación sea demasiado alta y provoque incrustaciones;
8. La longitud excesiva del recipiente a presión hace que el agua concentrada se filtre hacia el lado del agua producida, provocando que se deteriore la calidad del agua producida;
9. Sin un manómetro entre etapas, es imposible analizar y juzgar de manera confiable el funcionamiento de la ósmosis inversa;
10. Una gran diferencia de presión hace que el elemento de membrana produzca un efecto telescópico y cause daños;
11. El aumento de la contrapresión de la producción de agua provoca una disminución en el volumen de producción de agua;
12. La disposición irrazonable de la ósmosis inversa hace que aumente el flujo de agua de los elementos de la membrana local y se acelere la velocidad de contaminación;
13. El diseño de la tasa de recuperación de la ósmosis inversa no es razonable y el número de elementos de la membrana es demasiado pequeño;
14. La contaminación por partículas provoca una grave contaminación mecánica de los elementos de la membrana, la diferencia de presión en una sección es demasiado grande y la producción y la calidad del agua se deterioran;
15. El apagado del sistema provoca deposición de contaminantes y contaminación bacteriana y microbiana;
16. La bomba de alta presión con base de hierro fundido está conectada en serie en la tubería del sistema de limpieza química;

tres. Análisis de fallos comunes del sistema de ósmosis inversa.

1. Fallo del sistema de dosificación de antiincrustante.

Hay tres puntos clave a la hora de seleccionar antiincrustantes:

◆ Análisis detallado de la calidad del agua cruda. – Un análisis detallado de la calidad del agua es un requisito previo

◆ Condiciones del sistema de ósmosis inversa – temperatura, tasa de recuperación, disposición, producción de agua, etc.

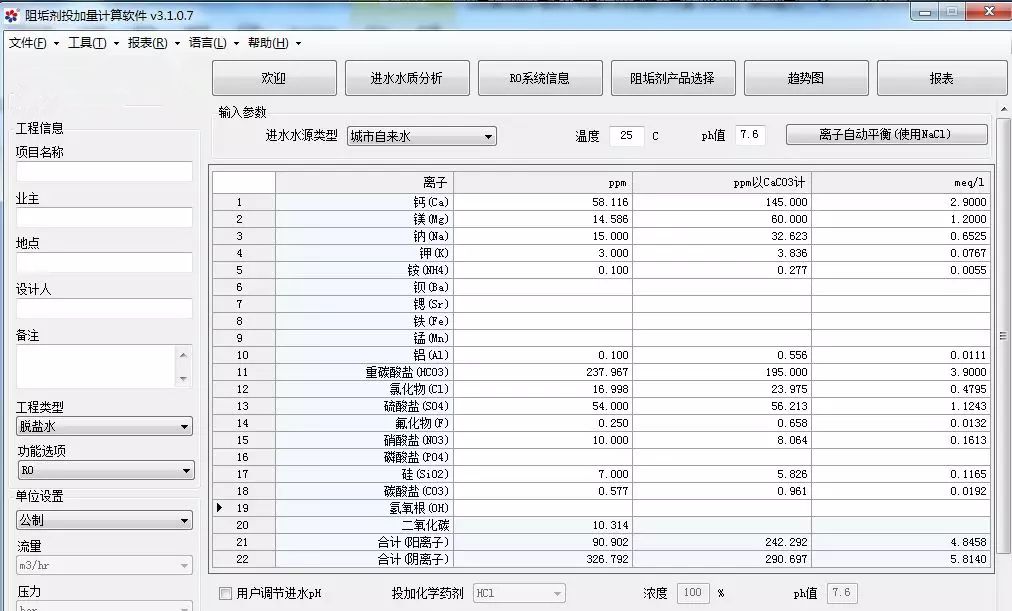

◆ Usando un software especial de dosificación de simulación por computadora, las condiciones de trabajo del sistema y la calidad del agua entrante se pueden analizar en detalle y, combinados con el desempeño del agente, se puede proporcionar la selección de agente más rentable.

No comprender estos tres puntos clave tendrá graves consecuencias:

◆ La falta de coincidencia de los tipos químicos provoca incrustaciones en la ósmosis inversa

◆ Pequeñas dosis pueden causar suciedad en el sistema de ósmosis inversa.

◆ Una dosis excesiva conduce a mayores costos

2. Fallo de dilución y dosificación del antiincrustante.

◆ Una dilución excesiva puede causar fácilmente que el antiincrustante se contamine con bacterias y microorganismos, provocando incrustaciones en el sistema de ósmosis inversa;

◆ La bomba dosificadora antiincrustante se seleccionó incorrectamente y la presión de salida fue menor que la presión del agua de pretratamiento, lo que resultó en una dosificación insuficiente y provocó incrustaciones en la ósmosis inversa;

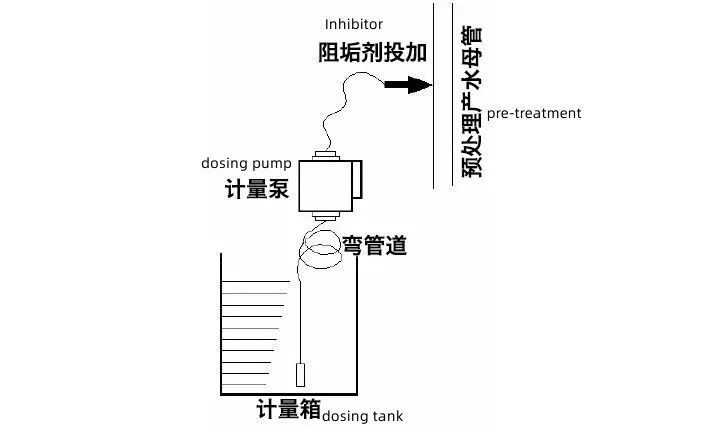

◆ La instalación incorrecta de la bomba dosificadora de antiincrustante resultó en una dosificación insuficiente del antiincrustante, provocando incrustaciones en el sistema de ósmosis inversa;

Cuando hay burbujas en la tubería curva, el antiincrustante no se puede agregar de manera confiable.

3. Fallo en la mezcla del antiincrustante

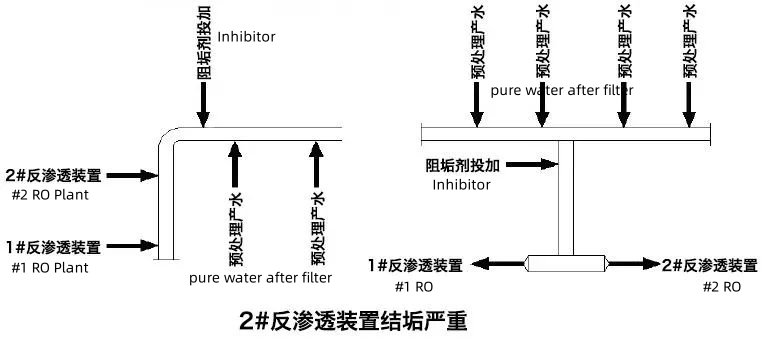

◆ La mezcla desigual de antiincrustantes provocará incrustaciones leves/graves en la ósmosis inversa;

4. Fallo del sistema de ósmosis inversa

Los fallos del sistema de ósmosis inversa generalmente se pueden analizar desde tres aspectos:

◆ Diseño sistemático de juntas.

◆ Instalación y depuración

◆ Enlaces de operación y mantenimiento



(1) Enlace de diseño del sistema

◆ Calidad del agua bruta e iones especiales – Análisis completo de la calidad del agua e iones especiales como hierro, manganeso y silicio.

◆ Temperatura del agua – Cálculo de diseño basado en la temperatura real del agua de funcionamiento.

◆ Tasa de recuperación – Determine la tasa de recuperación óptima en función de la disposición de los elementos de la membrana para evitar que el flujo de agua de los elementos de la membrana individuales exceda el estándar.

◆ Número de elementos de membrana – Asegurar que la producción promedio de agua de cada elemento de membrana sea inferior a 1 tonelada/hora.

◆ Contrapresión del agua del producto – Calcule adecuadamente la contrapresión del agua de producción de acuerdo con la situación del transporte del agua de producción.

◆ Vida útil – Se deben simular al menos 3 años de vida útil para garantizar la confiabilidad y flexibilidad de la selección de la bomba de alta presión, de modo que se pueda extender la vida útil de la ósmosis inversa.



Ignorar los 6 puntos clave conducirá fácilmente a fallos graves y efectos adversos.

◆ Con la extensión de la vida útil de la ósmosis inversa y los cambios en la temperatura del agua, el volumen de producción de agua aún no puede alcanzar el valor de diseño inicial cuando la bomba de alta presión alcanza la potencia de carga completa.

◆ La mayor presión en el lado de producción de agua hace que el volumen de producción de agua aún no alcance el valor de diseño inicial cuando la bomba de alta presión alcanza la carga completa.

◆ La cantidad de elementos de membrana en la configuración de ósmosis inversa es pequeña, por lo que a medida que aumenta la vida útil, se requiere una mayor presión de entrada de agua para mantener un volumen de producción de agua estable.

◆ La tasa de recuperación de la ósmosis inversa supera el valor normal y la velocidad de la contaminación se acelera

(2) Enlace de instalación y depuración

◆ Filtro de seguridad – Controle estrictamente la estanqueidad de la instalación y la compactación del elemento filtrante de seguridad.

◆ Instrumentación – La sonda de flujo debe mantenerse a 1,5 metros en la entrada y 1 metro en la salida, y estar equipada con una base de sonda en forma de silla de montar.

◆ Lave el sistema de tuberías – Al lavar las tuberías del sistema, instale el elemento filtrante del filtro de seguridad para evitar que se depositen partículas grandes en el dispositivo de ósmosis inversa y sus tuberías relacionadas.

◆ Instalación de membrana – Utilice glicerina médica al instalar elementos de membrana y trate de evitar el uso de detergentes y otras sustancias lubricantes.

◆ Adición de antiincrustantes – Durante la puesta en servicio inicial, asegúrese de agregar normalmente antiincrustantes y otros productos químicos para evitar la contaminación y la incrustación de los elementos de la membrana después de que se extienda el tiempo de puesta en servicio.

◆ Anillo de sellado de agua salada – Al instalar elementos de membrana, verifique la dirección de instalación del anillo de sellado de agua salada.

◆ Índice de contaminación IDE – el valor SDI del agua que ingresa al sistema de prueba permanece dentro de 3



Ignorar estos 7 puntos clave puede conducir fácilmente a fallos graves y efectos adversos.

◆ Ensuciamiento mecánico severo, especialmente elementos de membrana que se rayan fácilmente con impurezas afiladas.

◆ La lectura del medidor de flujo es inestable y no puede desempeñar una función de monitoreo.

◆ La junta tórica y el anillo de sellado de salmuera están desgastados, lo que provoca una disminución de la calidad del agua producida y una alta tasa de recuperación.

◆ La gran diferencia de presión hace que el elemento de membrana produzca un efecto telescopio, incluido un período de diferencia de presión anormal causada por incrustaciones y suciedad.

(3) Enlaces de operación y mantenimiento

◆ Instrumentación – Calibración periódica de caudalímetros y limpieza periódica de sondas.

◆ Manómetro: calibración regular del manómetro

◆ Recipientes a presión – Correcto desmontaje e instalación de placas finales de recipientes a presión.

◆Anillo de empuje de agua concentrada – la correcta colocación del anillo de empuje de agua concentrada

◆ Límite superior de datos operativos – Determine el límite superior de los parámetros operativos, como la diferencia de presión entre secciones, y realice el procesamiento oportuno cuando se alcance el límite superior.

◆ Limpieza manual – En caso de suciedad mecánica grave, evite el uso de chorros de agua demasiado fuertes para el lavado.



Ignorar los 6 puntos clave conducirá fácilmente a fallos graves y efectos adversos.

◆ Se produce una alta tasa de recuperación cuando el anillo de sellado de salmuera se instala al revés

◆ El anillo de empuje del recipiente a presión se superpone o se superpone parcialmente a la salida de agua concentrada, lo que resulta en una operación con una alta tasa de recuperación.

◆ El uso mixto de elementos de membrana nuevos y viejos o de diferentes tipos de elementos de membrana aumenta la velocidad de la contaminación.

◆ La pantalla del medidor de flujo es demasiado grande o demasiado pequeña, lo que afecta el ajuste de la tasa de recuperación del sistema.

◆ Una diferencia de presión excesiva provoca la fractura mecánica del elemento de membrana, lo que provoca pérdidas irrecuperables.

◆ Una presión de funcionamiento inexacta puede provocar fácilmente que el sistema se sobrecargue y acelere la contaminación.

5. Limpieza y esterilización química.

La limpieza y el mantenimiento químicos son los medios fundamentales para restaurar el sistema de ósmosis inversa después de una disminución del rendimiento. Por lo tanto, tanto el principio de limpieza como el proceso de limpieza deben corresponder a las condiciones reales del lugar.

Además de tener un plan de limpieza integral, un sistema de limpieza relativamente completo también es la clave para restaurar el rendimiento del sistema de ósmosis inversa.



(1) Principios de limpieza química

◆ El sistema de etapas múltiples se puede limpiar en serie cuando la contaminación no es grave.

◆ Los sistemas de secciones múltiples deben limpiarse en las secciones donde la contaminación es grave.

◆ Cuando la turbidez de la solución de limpieza es demasiado alta, es necesario volver a dispensarla para limpiarla.

◆ Durante el proceso de limpieza inicial, se debe descargar parte del agua concentrada para evitar que el líquido de limpieza se diluya.



(2) 8 funciones esenciales de un sistema de limpieza química

◆ Calefacción – Calefacción eléctrica, calefacción a vapor o calefacción mixta con agua caliente.

◆ Tubería de circulación de agentes – A través de su propia circulación del agente, el agente se puede mezclar uniformemente antes de ingresar al dispositivo de ósmosis inversa.

◆ Medidor de flujo de limpieza – observar cambios en el flujo de limpieza y ajustar las operaciones de limpieza en tiempo real

◆ Presión de limpieza – observe los cambios en la presión de limpieza y ajuste las operaciones de limpieza en tiempo real

◆ Bomba de limpieza y elevador – asegurar al menos un caudal de limpieza de 9 toneladas/hora por contenedor (calculado en base al número de recipientes a presión en una sección multiplicado por 9) calefacción

◆ Limpieza de tuberías – Diámetros de tubería de limpieza química relativamente ricos, lo que garantiza un caudal inferior a 2 m/S.

◆ Limpieza de la caja de medicamentos – volumen de limpieza relativamente abundante

◆ Limpiar el filtro de seguridad. – para evitar que los contaminantes se transfieran durante la limpieza y causen obstrucciones más graves.

cuatro. Soluciones a fallos comunes en los sistemas de ósmosis inversa

Localización de fallos	Fenómeno de falla	solución
BACALAO	La DQO del agua entrante es alta	Mejore el rendimiento del pretratamiento y agregue floculante
IDE	El valor del IDE está seriamente calificado	Mejore el rendimiento del pretratamiento y agregue floculante
osmosis inversa	Sin manómetros entre etapas, las fallas de la ósmosis inversa no se pueden analizar ni juzgar de manera confiable.	Vuelva a instalar el manómetro de intersección de ósmosis inversa.
osmosis inversa	La gran diferencia de presión provoca que el elemento de membrana produzca un efecto telescópico y se rompa.	Realice la limpieza cuando la diferencia de presión alcance el límite superior.
osmosis inversa	El aumento en la contrapresión de la producción de agua provoca una disminución en la producción de agua.	Aumentar la presión del agua de entrada o reducir la contrapresión del agua producida.
osmosis inversa	La disposición irrazonable de la ósmosis inversa provoca un aumento en el flujo de agua de la membrana local y provoca una rápida contaminación.	Cambiar la disposición de la ósmosis inversa
osmosis inversa	El diseño de la tasa de recuperación de la ósmosis inversa no es razonable	Reducir la tasa de recuperación o realizar una circulación de agua concentrada.
Bomba de alta presión	Las bombas de baja elevación y alta presión hacen que la producción de agua disminuya	Instale bombas de pequeño flujo, gran elevación y alta presión en paralelo
limpieza quimica	Sistema de limpieza sin calefacción.	Agregue calefacción como vapor, electricidad o mezcla de agua caliente.
limpieza quimica	Sistema de limpieza sin manómetro.	Instalar manómetro
limpieza quimica	Sistema de limpieza sin caudalímetro	Instalar medidor de flujo
limpieza quimica	Sistema de limpieza sin filtro de seguridad.	Instalar filtro de seguridad
limpieza quimica	Los métodos inadecuados de limpieza química degradan el rendimiento del sistema de ósmosis inversa	Ajustar método de limpieza/consultar con la empresa Ochemate
limpieza quimica	Los agentes de limpieza químicos inadecuados degradan el rendimiento del sistema de ósmosis inversa	Elija el agente limpiador Ochemate serie CLN
caparazón	La extensión del recipiente a presión aumenta la permeabilidad a la sal.	Añadir anillos espaciadores entre membranas.
Elemento de membrana	La tasa de recuperación aumenta debido a la instalación inversa del anillo de sellado de salmuera.	Instale correctamente los sellos de agua salada
Elemento de membrana	El daño al sello de salmuera provoca una mayor tasa de recuperación	Reemplace el sello de agua salada
Elemento de membrana	La junta tórica está dañada y la tasa de transmisión de sal aumenta.	Reemplace la junta tórica
Elemento de membrana	El uso mixto de membranas nuevas y viejas provoca un flujo local excesivo y una rápida contaminación.	Reemplazar membranas viejas o diferentes tipos de elementos de membrana.
Elemento de membrana	La oxidación de los elementos de la membrana provoca un aumento de la permeabilidad a las sales.	Reemplace el elemento de membrana
Elemento de membrana	Suciedad granular mecánica, obstrucciones y rayones.	Lave el elemento de membrana o reemplace el elemento de membrana
Esterilización del sistema	Los bactericidas inadecuados agravan la contaminación por ósmosis inversa	Elija los fungicidas de la serie Ochemate TBC
recipiente a presión	El anillo de empuje de agua concentrada y la salida de agua del recipiente a presión no son suaves	Anillo de empuje correcto de agua salada
Poción	Dosis excesiva de productos químicos PCA, NaHSO3 y antiincrustantes.	Dosis aprobada de medicamento.
metro	El medidor de flujo de agua concentrada muestra demasiado, lo que provoca una alta tasa de recuperación y provoca incrustaciones.	Ajuste el instrumento o consulte a un ingeniero de Ochemate.
metro	El medidor de flujo de agua concentrada muestra muy poco, lo que provoca una baja tasa de recuperación y una diferencia de presión excesiva.	Ajuste el instrumento o consulte a un ingeniero de Ochemate.
preprocesamiento	El retrolavado frecuente de múltiples medios o una gradación irrazonable provoca el deterioro del efecto de filtración.	Actualizar medios filtrantes
preprocesamiento	Bloqueo causado por fuga del filtro de seguridad.	Instalación mejorada de elementos filtrantes.
preprocesamiento	En el depósito de agua intermedia se reproducen seriamente bacterias y microorganismos	Esterilizar regularmente
preprocesamiento	CMF, rotura del filamento de la membrana UF	Utilice pegamento para tapar la fuga o reemplazar la membrana.
preprocesamiento	Material de filtro de filtro de carbón activado en polvo	Reemplace el material del filtro
preprocesamiento	Las bacterias y los microorganismos del filtro de carbón activado se reproducen seriamente	Esterilización con álcali caliente o vapor
inhibidor	La adición y mezcla desigual de antiincrustantes provoca incrustaciones por ósmosis inversa	Suma dividida
inhibidor	Contaminación excesiva del depósito de dosificación del antiincrustante.	Limpiar la caja de medición periódicamente.
inhibidor	Los antiincrustantes inadecuados no pueden controlar bien el índice LSI y provocan incrustaciones.	Elige los anticalientes de la serie Ochemate
inhibidor	La dilución excesiva de los antiincrustantes causa degradación del rendimiento y escalamiento del sistema.	Reduzca la proporción de dilución o reemplace la bomba dosificadora con un rango pequeño

La gestión del diseño, operación y mantenimiento de un sistema de ósmosis inversa debe prestar atención a los detalles y analizar y solucionar con prontitud los problemas que puedan surgir o puedan surgir. Sólo así se puede garantizar fundamentalmente el funcionamiento seguro y estable a largo plazo del sistema de ósmosis inversa y mejorar la eficiencia operativa. Al mismo tiempo, minimiza el consumo del sistema y ahorra costes operativos.
